- 程式容量：16組程序(Patterns)，16個步序(Steps)
- 程序組連結後最多可達256步序
- 11段型LCD顯示器，提升視認性
- 提供監控軟體，簡化設定
- 增加 Modbus ASCII與 Modbus RTU通信協定
- IP66防水防塵設計
| 輸入信號 | 熱電偶：K、J、R、S、B、E、T、N、PL-II、C(W/Re5-26) 外部阻抗：100Ω（最大），但B：40Ω（最大） RTD：Pt100、JPt100三線式，允許每條導線最大阻抗10Ω，但Pt100，-100.0～100.0℃：5Ω（最大） 直流電流入力：0～20mA、4～20mA DC，入力阻抗：50Ω，允許入力電流：100mA（最大） 直流電壓入力：0～10mV DC、-10～10mV DC、0～50mV DC、0～100mV DC、0～1V DC 入力阻抗：1MΩ（最小），允許最大電壓：5V DC，允許信號源電阻：最大2KΩ（0～1V DC） 最大200Ω（0～100mV DC、0～50mV DC），最大40Ω（-10～10mV DC），20Ω（0～10mV DC） 0～5V DC、1～5V DC、0～10V DC 入力阻抗：100KΩ（最小），允許入力電壓：15V DC（最大），允許信號源電阻：最大100Ω |
|---|---|
| 精度 | 熱電偶：±0.2%入力範圍±1位數，但R、S入力在0～200℃(32～392℉)內：±6℃(12℉)以內 B入力在0～300℃(0～572℉)內則不在保證精度範圍內 K、J、E、T、N入力，溫度低於0℃(32℉)：±0.4％入力範圍±1位數 RTD：±0.1%入力範圍±1位數 直流電流：±0.2%入力範圍±1位數 直流電壓：±0.2%入力範圍±1位數 |
| 取樣週期 | 125mS |
| 控制輸出 | 繼電器接點1a1b：控制容量：3A 250V AC（電阻性負載）、1A 250V AC（電感性負載cosØ=0.4），電氣壽命：100,000次 無接點電壓（驅動SSR）：12V DC±15%，最大40mA（短路保護） 直流電流：4～20mA DC（解析度12000），負載電阻：最大600Ω |
| 電源電壓 | 100～240 V AC（標準規格） 24V AC/DC |
| 外型尺寸 | 96 X 96mm |
| 盤孔尺寸 | 92 X 92mm |
| 指定功能 | 串列通信：神港標準通信、ModBus ASCII、ModBus RTU 時間信號出力：8個迴路數 傳送出力：TA：4～20mA DC（負載阻抗：最大500Ω），TV：0～1 V DC（負載阻抗：最小100KΩ） 加熱/冷卻控制出力：DR：繼電器接點1a控制容量：3A 250V AC（電阻性負載）、1A 250V AC（電感性負載cosØ=0.4） DS：無接點電壓（驅動SSR）12V DC±15%，最大40mA（短路保護） DA：直流電流出力：4～20mA DC（解析度12000），負載電阻：最大600Ω |

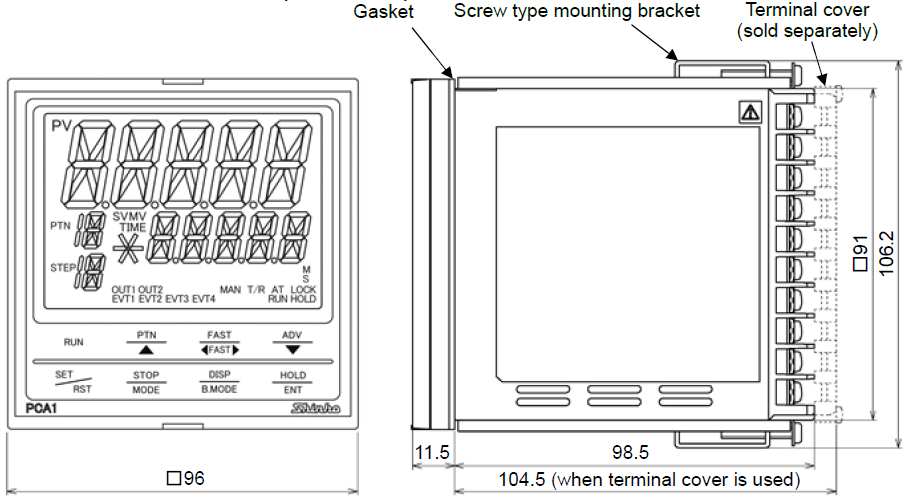

外觀尺寸

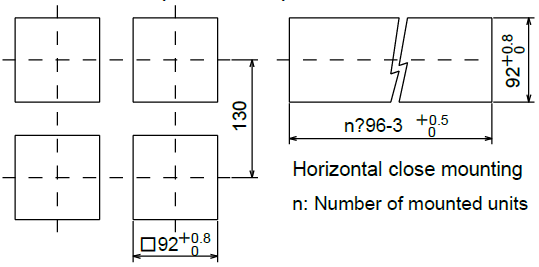

開孔尺寸
