- 10組程式X10組STEP
- 操作簡單，大字體
- 面板防水防塵設計IP66等級
- 可加選RS485/DI等功能
- 可加選DC24V電源
- 可加選傳送收類比信號功能
- 可加選子母機功能
| 輸入種類 |
熱電偶： K,J,R,S,B,E,T,N,PL-II,C(W/Re5-26) 外部電阻：100Ω以下(但B,40Ω以下) |
|---|---|
| 精度 | 熱電偶：±0.2%入力範圍±1位數，但R,S入力在0至200℃ (32~392℉)內,±6℃(12℉)以內 B入力在0至300℃(32~572℉)內則不在保證精度範圍內 K,J,E,T,N入力,溫度低於0℃(32℉)：±0.4％入力範圍±1位數 RTD：±0.1%入力範圍±1位數 直流電流：±0.2%入力範圍±1位數 直流電壓：±0.2%入力範圍±1位數 |
| 取樣週期 | 125mS |
| 控制動作 | PID控制 |
| 控制輸出 | 繼電器接點 1a： 控制容量3A 250V AC (電阻性負載)，1A 250V AC(電感性負載：cosΦ=0.4)，電氣壽命10萬回，最小 適用負載 10mA 5V DC 無接點電壓 (SSR驅動)： 12V DC 15% 最大40mA(短路保護) 直流電流：4~20mA DC(解析度12000) 負載阻抗最大550Ω |
| 電源電壓 | 電源：100～240V AC或24V AC/DC 指定使用24V AC/DC電源型時，請注意直流電的正負極性 |
| 外型尺寸 | 96X96mm |
| 安裝孔位 | 92X92mm |
| 附加功能 | 事件出力EV2[指定功能：EV2,EV3(DR)] 控制出力OUT2(指定功能：EV2,DS,DA,EV3D[] ) 絕緣電源出力24V DC(指定功能：P24) CT入力1(指定功能：C5W,EIW,W) CT入力2(指定功能：C5W,EIW,W) 串列通信RS-485(指定功能：C5W,C5) 事件入力DI1(指定功能：C5W,EIW,EIT,C5,EI) 事件入力DI2(指定功能：C5W,EIW,EIT,C5,EI) 事件出力EV3(指定功能：EV3D[] ,EI) 傳送出力(指定功能：EIT) |

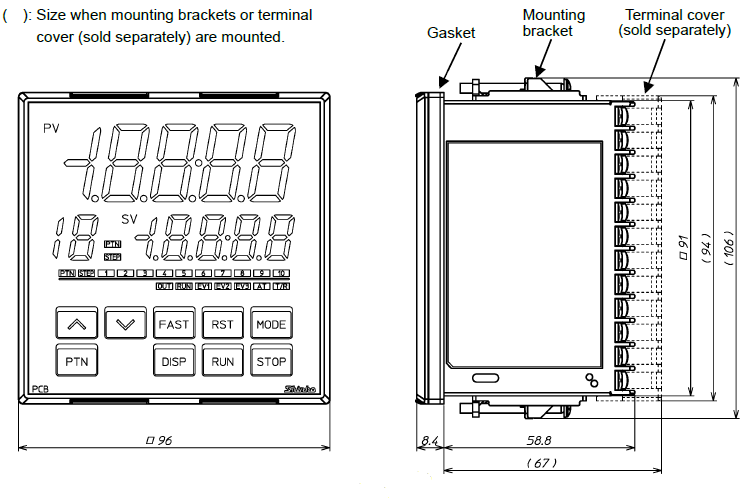

外觀尺寸

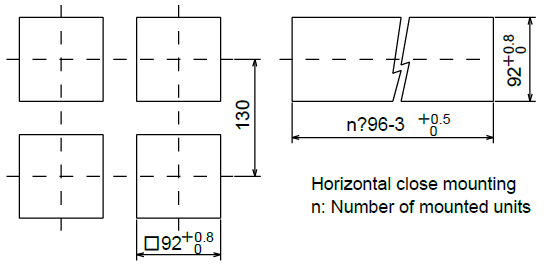

開孔尺寸
