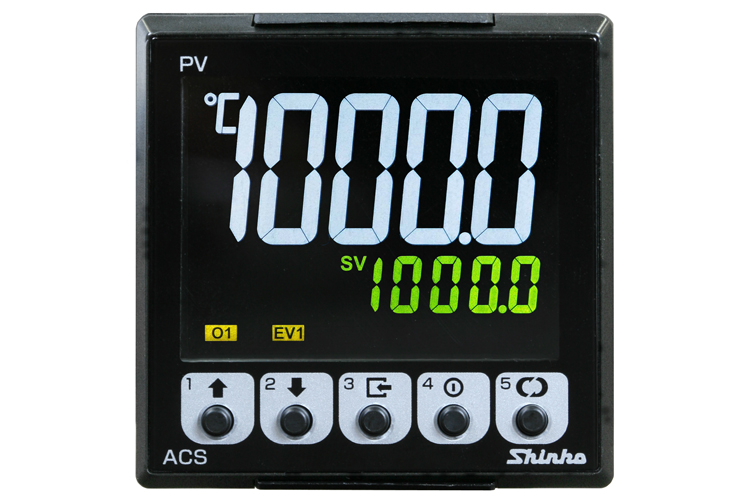

ACS2系列 微電腦指示控制器

輸入信號

熱電偶：K、J、R、S、B、E、T、N、PL-II(ASTM E1751M-15)、C(W/Re5-26)

電阻體：Pt100 三線式（JIS C1604-2013）

直流電流：0~20mA、4~20mA

直流電壓：0~1V、0~5V

精度

熱電偶：全刻度±0.2%±1位、低於0℃(32℉)時為±0.4%±1位

R、S：0~200℃(32~392℉)----- ±6℃(12℉)

B：0~300℃(32~572℉)：精度不在保證範圍內

電阻體：全刻度±0.1%±1位

直流電壓/電流：全刻度±0.2%±1位

取樣週期

0.01、0.05、0.125秒

控制動作

2DOF PID

Fast-PID

Slow-PID

Gap-PID

輸出

繼電器接點(Relay)：1a

3A AC 250V(電阻性負載)

1A AC 250V(電感負載COSψ=0.4)

無接點電壓(for SSR)：DC 12V±15%  40mA(最大) 、(有短路保護)

直流電流：DC 4~20mA、0~20mA (絕緣式)

(解析度：12000)

負載電阻：550Ω(最大)

直流電流：DC 0~1V、0~5V、1~5V、0~10V

(解析度：12000)

負載電阻：1KΩ(最大)

開集極控制(NPN)：

允許負載電流：最大 100 mA

負載電壓：最大 30 V DC

殘餘電壓：最大 1.2 V DC

關斷時漏電流：最大 0.1 mA

電源電壓

AC100 至 240 V 50/60Hz或 DC 24V、DC 48V

允許電壓波動範圍：

AC 100 至 240V：85 至 264V

DC 24V：24V ±10%

DC 48V：48V ±10%

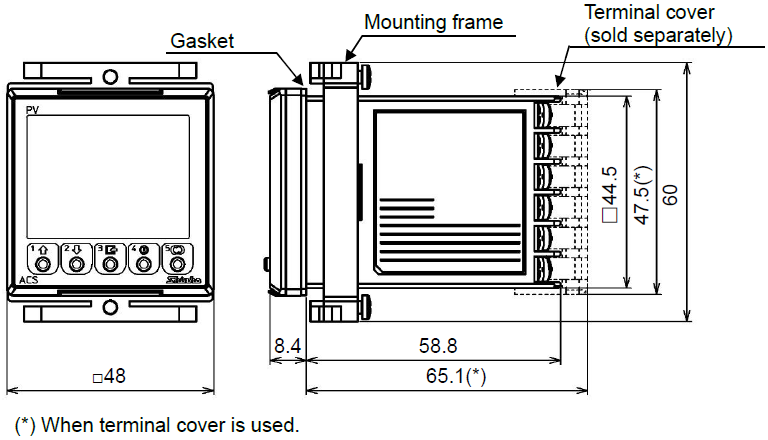

外型尺寸

48(W)X48(H)X58.8(D)mm

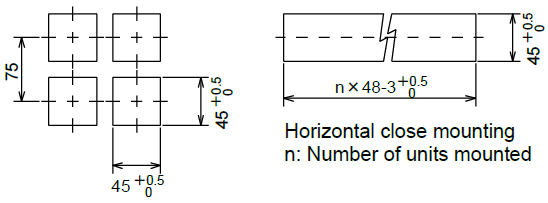

開孔尺寸

45(W)X45(H)mm

附加功能/選項

事件出力(EVT2,EVT3)

加熱冷卻功能(OUT2)(DS、DA、DR)

獨立輸出供電DC 24V(P24)

串列通訊RS-485(C5)

加熱器斷線警報功能(20A,100A)單相(W)

再傳輸功能模擬訊號輸出電流(TA)

外部類比訊號輸入(EA)

外部事件輸入(EI)
