- 5位數大字體，深邃明亮
- 標準配置9段可程式控制功能
- 可當轉換器使用
- 安裝深度僅60mm，節省空間
- 面板防水/防塵等級為IP66
- 豐富的事件入力/出力設定
| 輸入種類 | 熱電偶： K、J、R、S、B、E、T、N、PL-II、C(W/Re5-26)、 外部阻抗：100Ω(最大)，B Type 40Ω(最大) RTD： Pt100、JPt100 三線式，每條線允許最高阻抗10Ω 直流電流：0~20mA、4~20mA DC：輸入阻抗：50Ω，允許最大電流值：50mA 直流電壓：0~1V DC： 輸入阻抗：1MΩ(最小)，允許最大電壓值：5V DC 允許信號源阻抗最大值：2KΩ 0~5V、1~5V、0~10V DC： 輸入阻抗：100KΩ(最小)，允許最大電壓值：15V DC 允許信號源阻抗最大值：100Ω |
|---|---|
| 精度 | [在環境溫度23℃(單機裝測試結果)] 熱電偶： ±0.2%全刻度以內±1位數 但R、S輸入0~200℃(32~392℉)：±6℃(12℉)以內 B Type輸入0~300℃(0~572℉)：不保證精度 K、J、E、T、N輸入低於0℃(32℉)：±0.4%全刻度以內±1位數 RTD： ±0.1%全刻度以內±1位數 直流電流：±0.2%全刻度以內±1位數 直流電壓：±0.2%全刻度以內±1位數 |
| 冷接點補償 | 00:00~99:59(時:分 或 分:秒) |
| 取樣週期 | 125mS |
| 控制動作 | ON/OFF控制 PD控制 PID控制 PID 二自由度控制 |
| 控制輸出 | 繼電器接點 1a： 控制容量：3A 250 V AC (電阻性負載)，1 A 250V AC (電感性負載 COS Ø = 0.4) 電氣壽命：100,000週期， 最小負載容量：10mA 5 V DC 無接點電壓(驅動SSR)：12 V DC±15%，最大 40mA(短路保護) 直流電流：4~20 mA DC (解析度12000)，負載阻抗：最大550Ω |
| 電源電壓 | 100~240 V AC 或 24 V AC/DC |
| 外型尺寸 | BCD2：96*96mm BCR2：48*96mm BCS2：48*48mm |
| 安裝孔位 | BCD2：92*92mm BCR2：45*92mm BCS2：45*45mm |

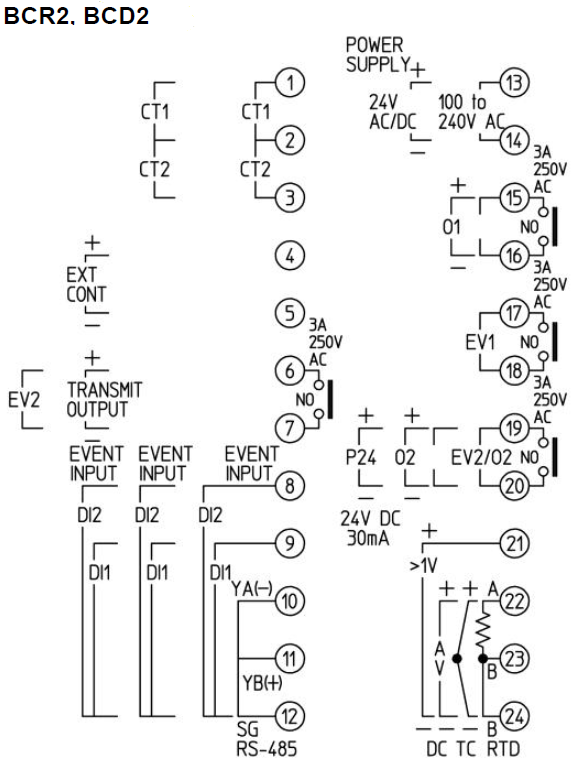

| 附加功能 | 指定功能1： 1：事件輸出2(指定功能EV2) 2：加熱冷卻OUT2無接點電壓輸出(DS) 3：加熱冷卻OUT2直流電流輸出(DA) 4：24 V DC 隔離電源輸出 指定功能2： 1：事件輸入(2點)+串列通信RS-485+加熱器斷線警報(20A) 2：事件輸入(2點)+串列通信RS-485+加熱器斷線警報(100A) 3：事件輸入(2點)+加熱器斷線警報(20A) 4：事件輸入(2點)+加熱器斷線警報(100A) 5：事件輸入(2點)+外部設定輸入點+再傳送輸出 6：串列通信RS-485 7：加熱器斷線警報(20A) 8：加熱器斷線警報(100A) 9：事件輸入(2點) |

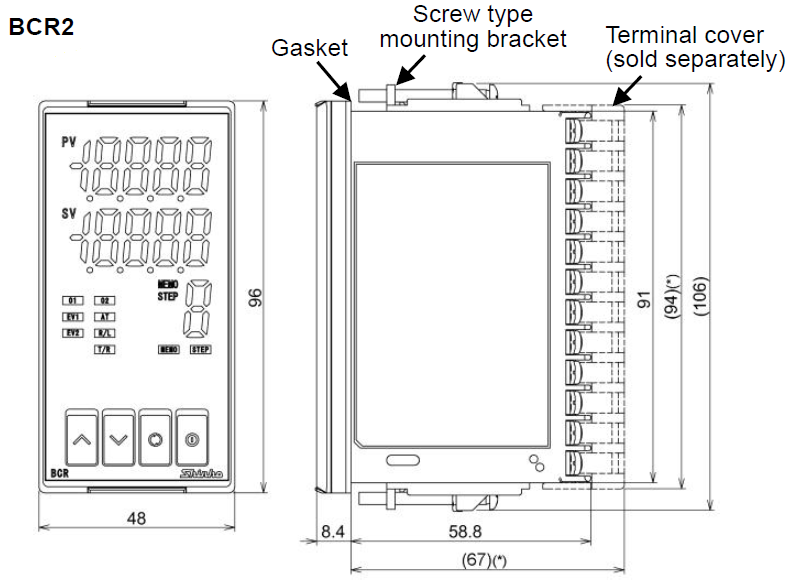

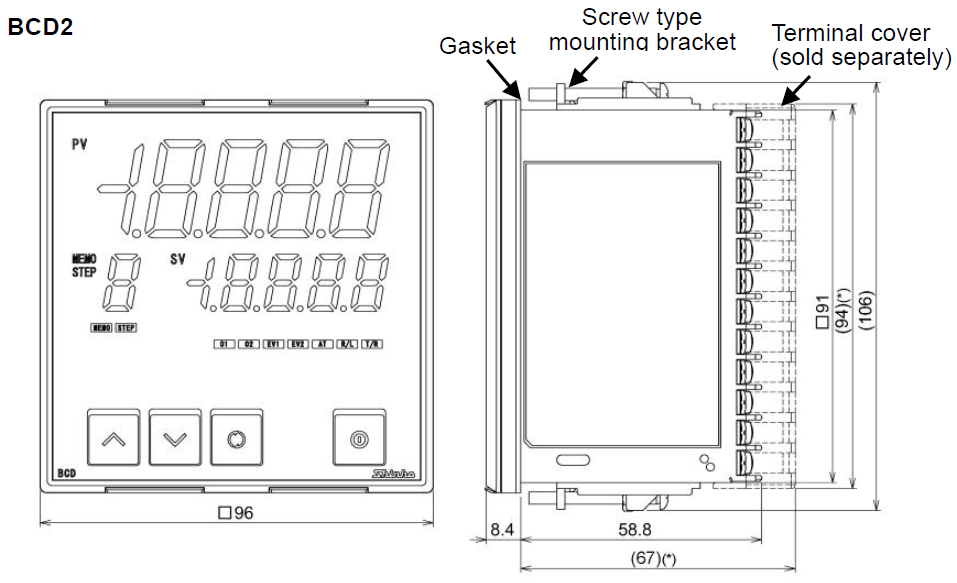

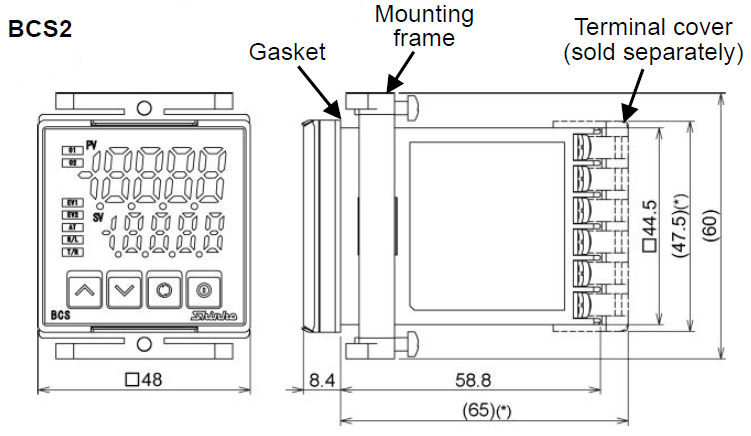

外觀尺寸 ：(*)When terminal cover is used

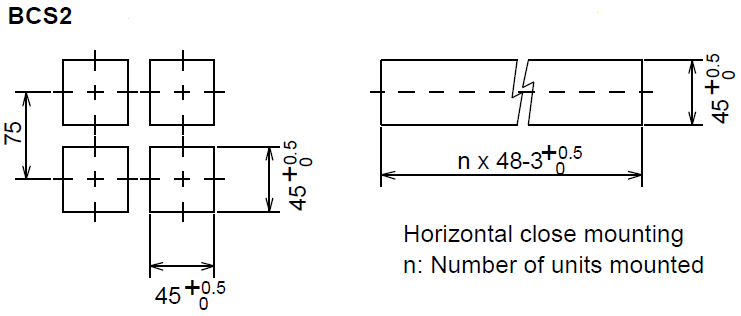

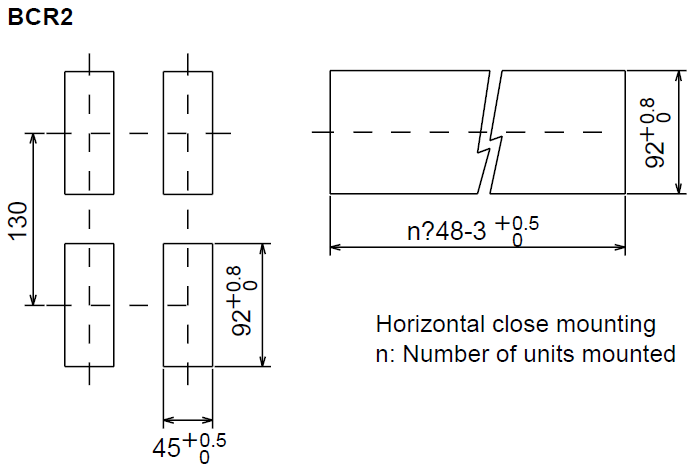

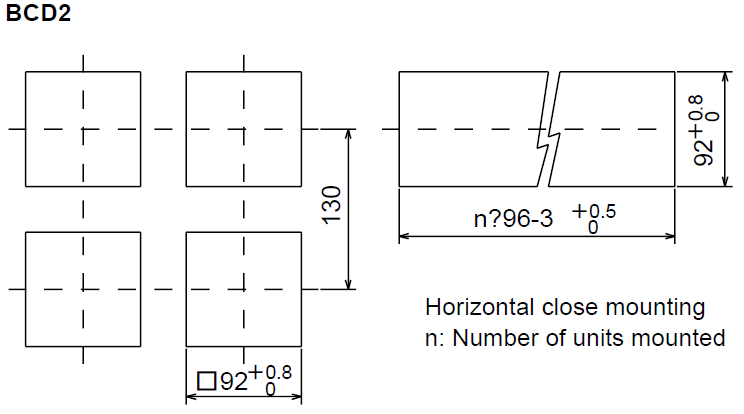

開孔尺寸 ：
