溫度控制器 › 盤內型溫度控制器
QX1系列 多點模組型控制器
型號：QTC1-2、QTC1-4、 QMC1 ・ 品牌：SHINKO
1024 點的量測、控制與監視、盤內安裝型模組省空間
- ✓ 支持Modbus 通信協定
- ✓ 可當類比模組使用，削減初期建置費用
- ✓ 尖峰電力抑制功能、削減電力設備成本
- ✓ 複數區域連動控制，產品品質提升
- ✓ 搭載5種控制方式，適應各種控制場域
- ✓ 支持加熱冷卻控制、串及控制
QX1 系列
→ QTC1-2：2ch 控制模組
→ QTC1-4：4ch 控制模組

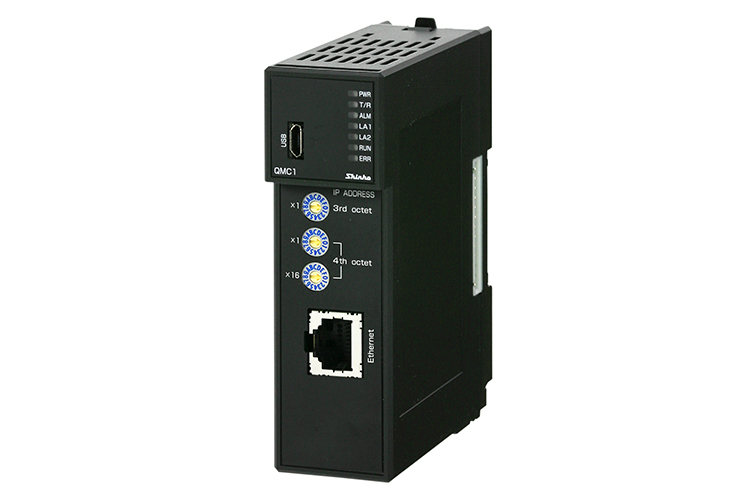

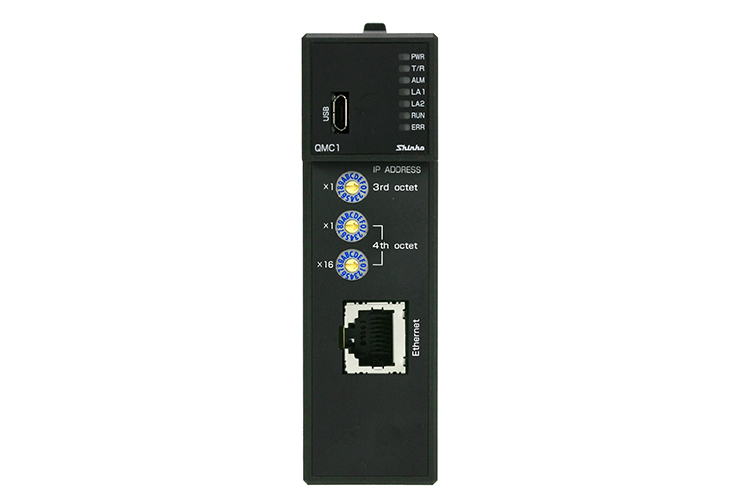

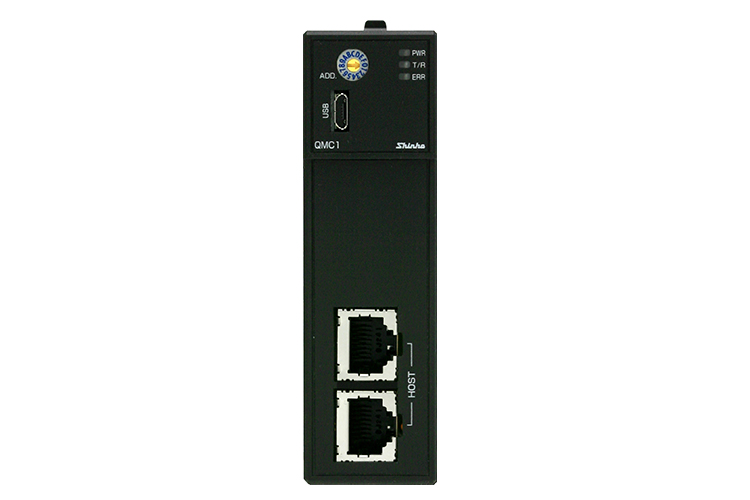

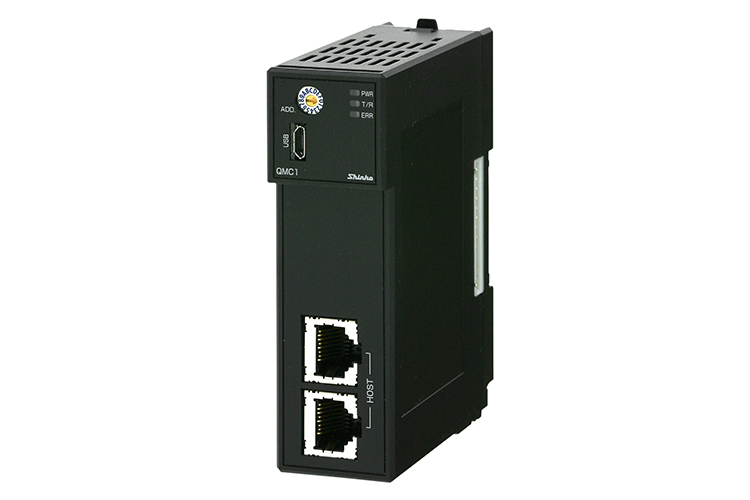

→ QMC1：通信模組
- 有助於實現「分散式 I/O」、「減少配線」及「節省空間
- 可自由組合控制、類比輸入／輸出、數位輸入／輸出及通訊擴充模組，適用於各種用途與現場環境
- 內建 5 種 PID 控制方式，實現最佳化的溫度控制
- 可對多個區域（Zone）進行均勻的溫度控制
- 內建免 PLC 程式通訊功能，非常適合用於汰換其他廠牌已停產的模組型溫度控制器
- 透過故障預測／預防保養，降低設備故障與停機風險
| 輸入種類 | 熱電對(TC)： K,J,R,S,B,E,t,N,C,PL- II 外部電阻值100Ω以下(但 B 40Ω以下) 測溫電阻體(RTD)： Pt100 3線式(JIS C1604~2013) 容許電阻值，每一線10Ω以下 直流電流(mA DC)： 0~20 mA DC , 4~20mA DC 入力阻抗：50Ω(授信電阻) 容許入力電流值：50mA以下 直流電壓(VDC)： 0~1V DC 入力阻抗：1MΩ以上 容許入力電壓值：5V DC以下 容許信號源電阻：2KΩ以下 0~5V DC,1~5VDC,0~10V DC 入力阻抗：100KΩ以上 容許入力電壓值：15V DC以下 容許信號源電阻：100Ω以下 |
|---|---|
| 精度 | 周圍溫度23℃、安裝角度於±5度內 熱電對入力 各入力Span±0.2%以內 但未滿0℃(32℉)則在各Span±0.2%以內 R , S 入力0~300℃(32~392℉)是±6℃(12℉)以內 B入力0~300℃(3~572℉)為保證範圍外 測溫電阻體入力 各入力Span±0.1%以內 直流電流入力 各入力Span±0.2%以內 直流電壓入力 各入力Span±0.2%以內 |
| 取樣週期 | 20ms(電流 / 電壓入力，只有電流、電壓入力有效) 50ms(電流 / 電壓入力，只有電流、電壓入力有效) 125ms(熱電偶與RTD入力都是固定的) |
| 控制動作 | 2自由度PID(2 DOF PID)控制 Fast-PID控制 Slow-PID控制 Gap-PID控制 ON-OFF控制 |
| 控制輸出 | 繼電器接點出力： 1a 控制容量 3A 250V AC (電祖負載) 電器壽命 1A 250V AC (電感性負載 COSφ=0.4) 無接點電壓(SSR驅動用)： 12 V DC ± 15% 最大40mA(附短路保護迴路) ※電源與出力間非絕緣 直流電流出力： 4～20mA DC, 0～20mA DC (解析度12000) 負載阻抗最大50Ω 直流電壓出力： 0～1V DC, 0～5V DC, 1～5V DC, 1~10V DC(解析度12000) 容許負載阻抗1KΩ以上 ※電源與出力間非絕緣 開集極(NPN)： 容許負載電流 100mA以下 容許負載電壓 30V DC以下 TRIAC出力： 容許負載電流 0.5A以下 (AC出力Zero-cross) 容許負載電壓 75～250V AC |
| 電源電壓 | 24V DC 容許變動範圍：20～28VDC |

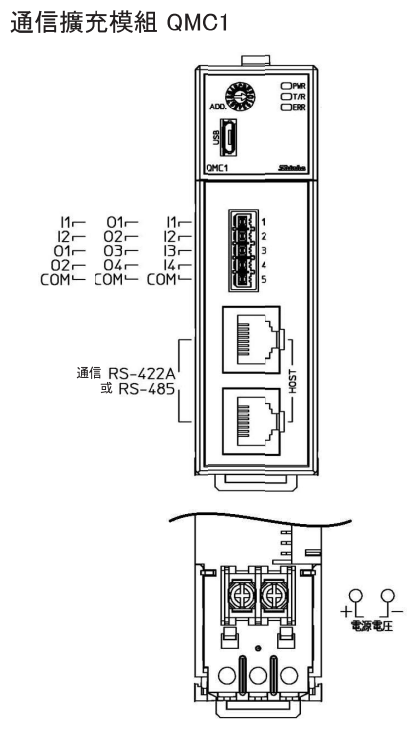

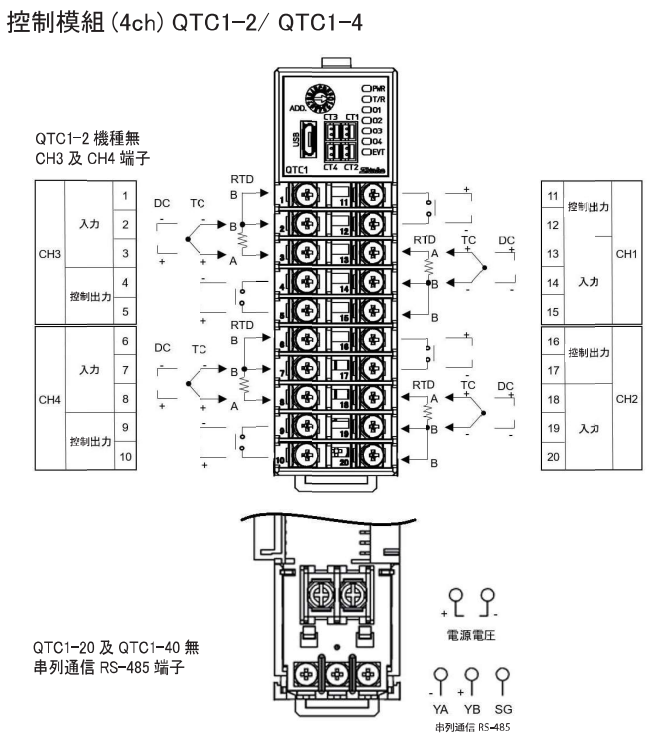

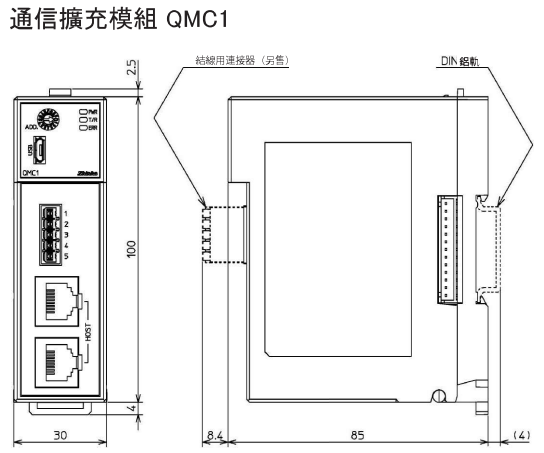

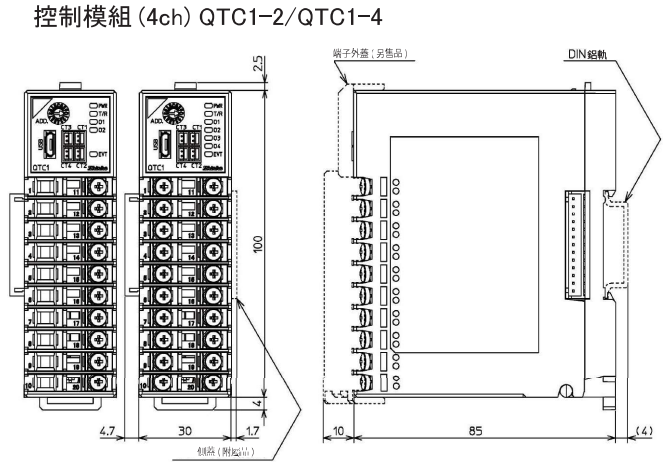

| 外型尺寸 | QTC1-2/QTC1-4：30(W)X100(H)X85(D)mm QMC1：30(W)X100(H)X85(D)mm |
| 附加功能 | 加熱器斷線警報、事件入力、事件出力 |
