溫度控制器 › 高精度型

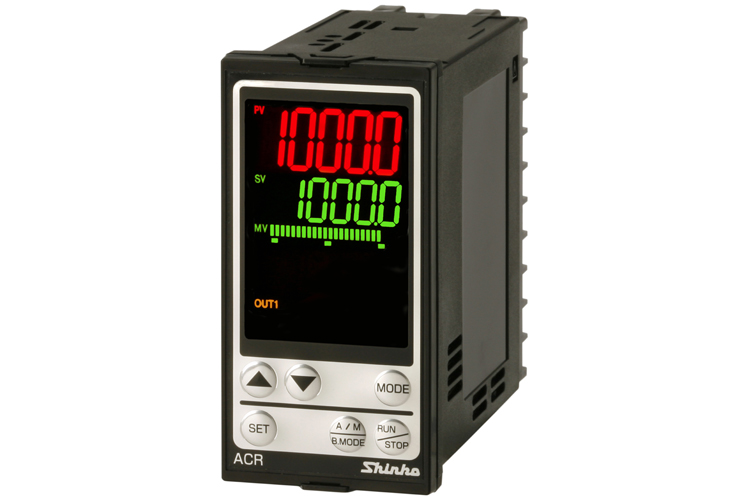

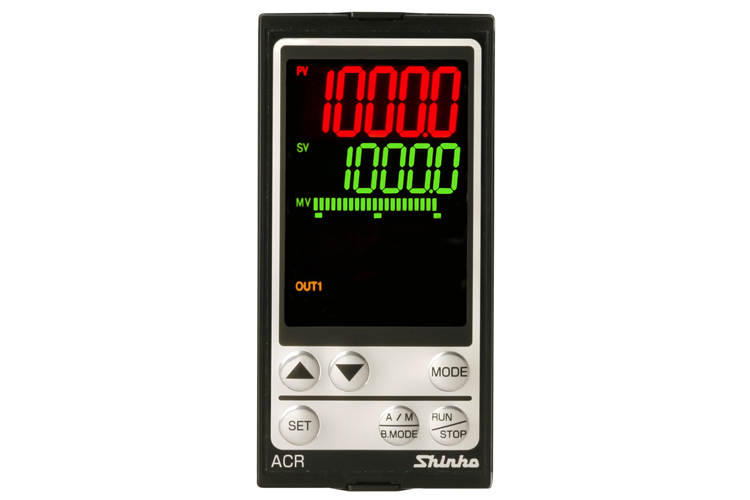

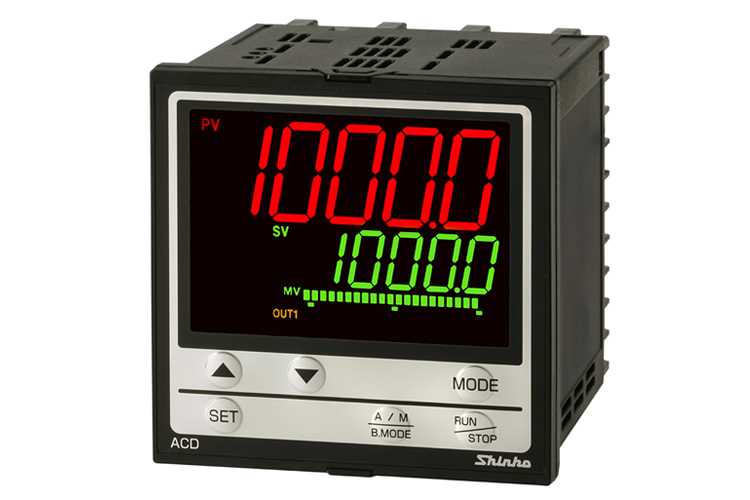

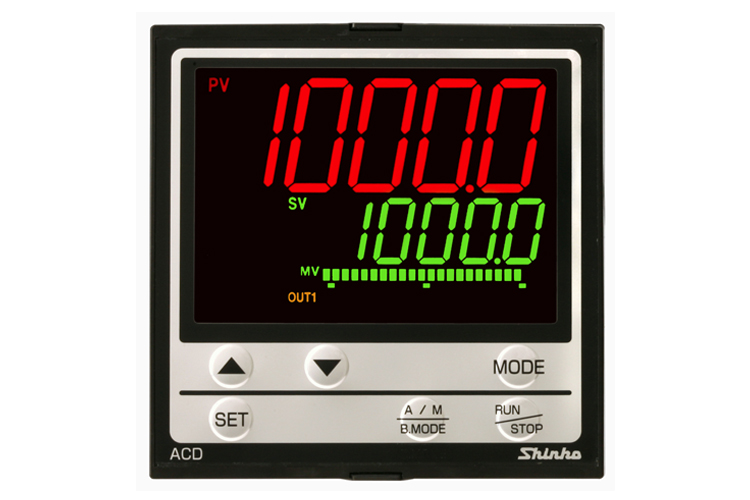

ACD/ACR系列 微電腦指示控制器
型號：ACD-13A、ACD-15A、ACR-13A、ACR-15A ・ 品牌：SHINKO
具有輸出量條狀顯示功能，可由USB直接與電腦通信
- ✓ 五位數大字型LCD顯示幕
- ✓ 多種輸入信號與多功能選擇
- 五位數大字型LCD顯示幕
- 具有輸出量條狀顯示功能
- 溫度過高或過低時顯示值顏色會變化
- 設定目標值更改時不需重設PID値
- 具備 PID ZONE 功能
- 簡單可程式控制功能
- 可由USB直接與電腦通信
- 提供多種輸入信號與多功能選擇
| 輸入信號 | 多種範圍輸入系統(輸入種類可選擇) |
|---|---|
| 精 度 | 全刻度±0.2%±1 Digit以內，除了在下列的範圍使用 K，J，E，T，N：小於0℃(32℉)------- 全刻度±0.4%±1 Digit以內 R，S：-50 ~ 200℃(-58~392℉)----- ±6℃(12℉)以內 B：0 ~ 300℃(0~572℉)----- 不在精度的保證範圍內 |
| 取樣週期 | 0.125秒(若有EA□、EV□附加功能時，為0.25秒) |
| 控制動作 | PID(有自動演算功能)控制、PI 比例帶(P)：0 ~ SPAN值 積分時間(I)：0 ~3600秒 微分時間(D)：0 ~1800秒 比例週期：1 ~120秒 ARW：0~100% PD、P(有自動RESET)控制 ON/OFF動作 間距：熱電偶、電阻體適用時：0.1 ~1000.0℃(℉) DC入力適用時：1 ~10000(依小數點的位置而定) |
| 控制出力 | Relay繼電器接點：1a1b AC250V 3A(電阻性負載)，AC250V 1A(電感性負載 COSψ=0.4) 無接點電壓：DC12VDC±15% 40mA(最大)‧(有短路保護) 直流電流：DC4~20mA(絕緣式)，負載電阻：600Ω(最大) AC□-15A機種(附閥門自動演算功能)如下： Relay繼電器接點：1a×2 AC250V 3A(電阻性負載)，AC250V 1A(電感性負載 COSψ=0.4) |
| 電源電壓 | AC100~240V 50/60Hz (容許AC85~264V變動) AC/DC24V 50/60Hz (容許AC/DC20~28V變動) |
| 外型尺寸 | ACD (W96×H96×D100mm) ACR (W48×H96×D100mm) |
| 盤孔尺寸 | ACD：92(W) × 92(H) mm ACR：45(W) × 92(H) mm |
| 指定功能 | 事件入力(EI)、事件出力(EVT3、EVT5)、加熱冷卻控制、加熱器斷線警報功能(20A、100A)單相(W)、三相(W3)、串列通信RS-232、RS-485、外部類比信號輸入、再傳輸功能 |

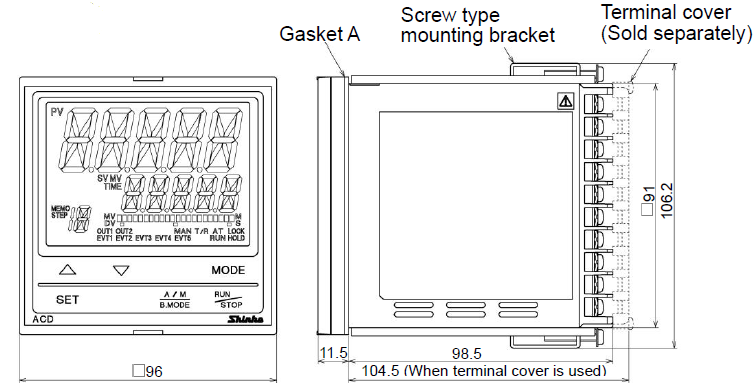

ACD-13A/15A 外觀尺寸

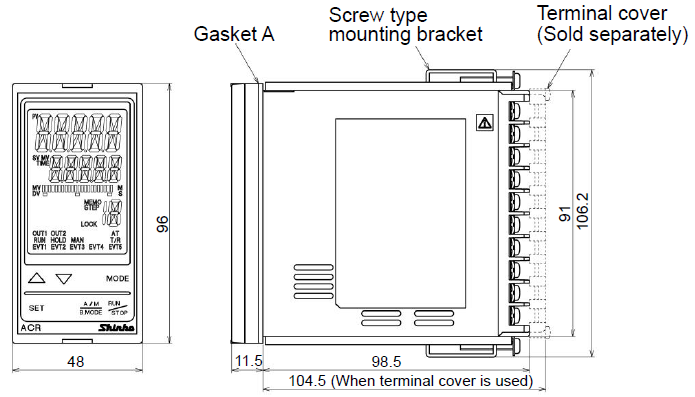

ACR-13A/15A 外觀尺寸

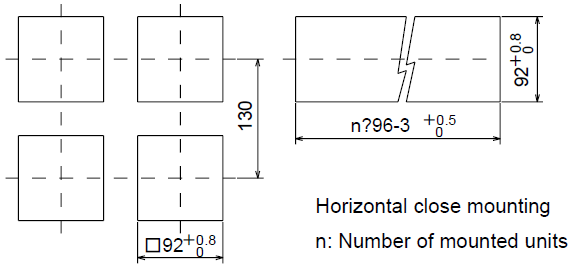

ACD-13A/15A 開孔尺寸

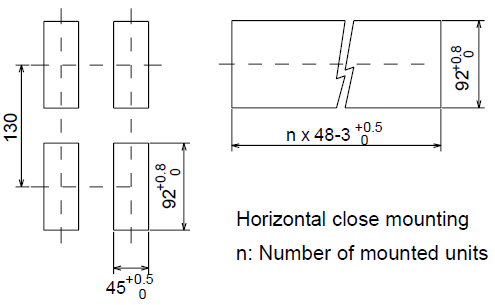

ACR-13A/15A 開孔尺寸

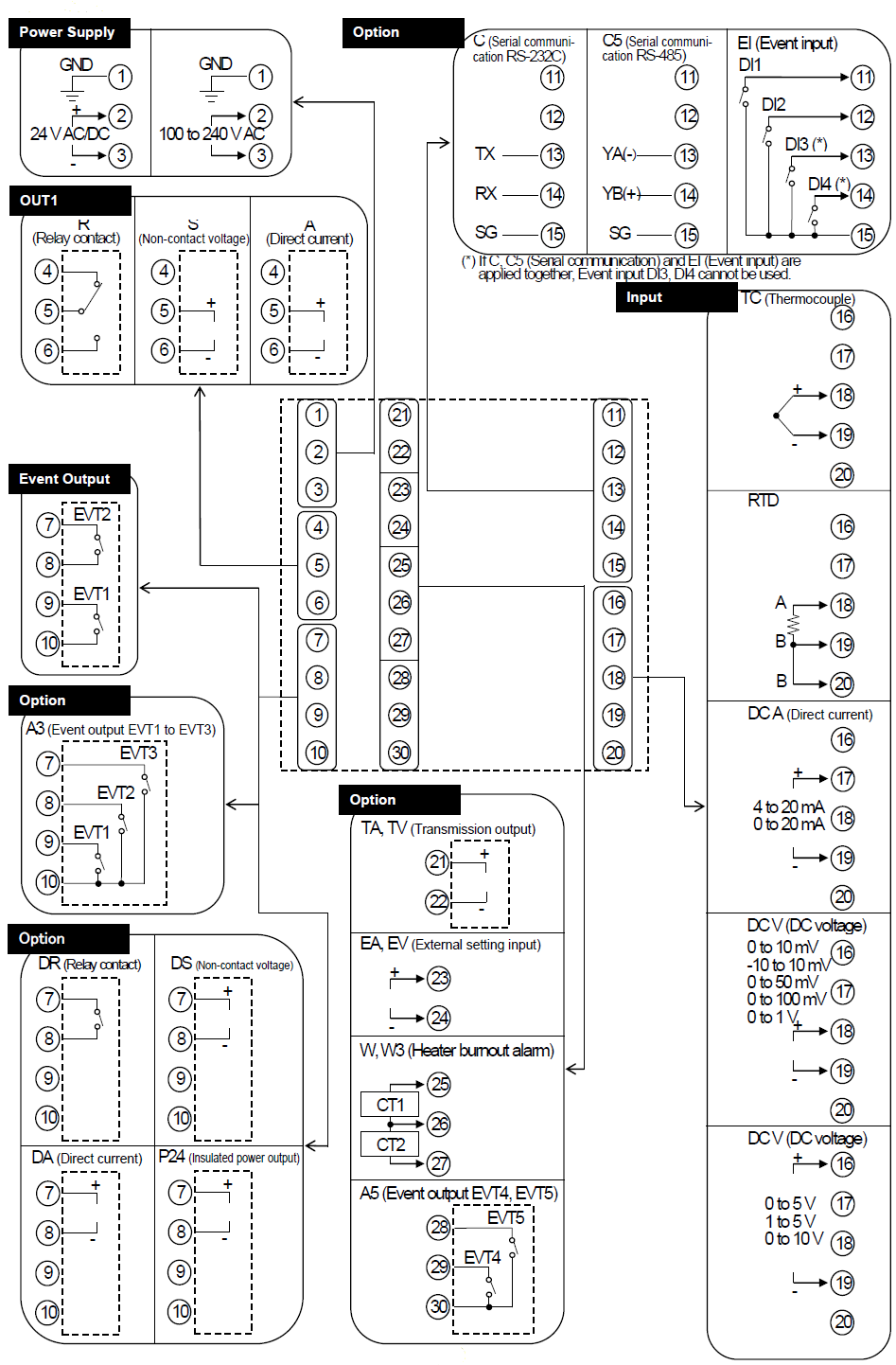

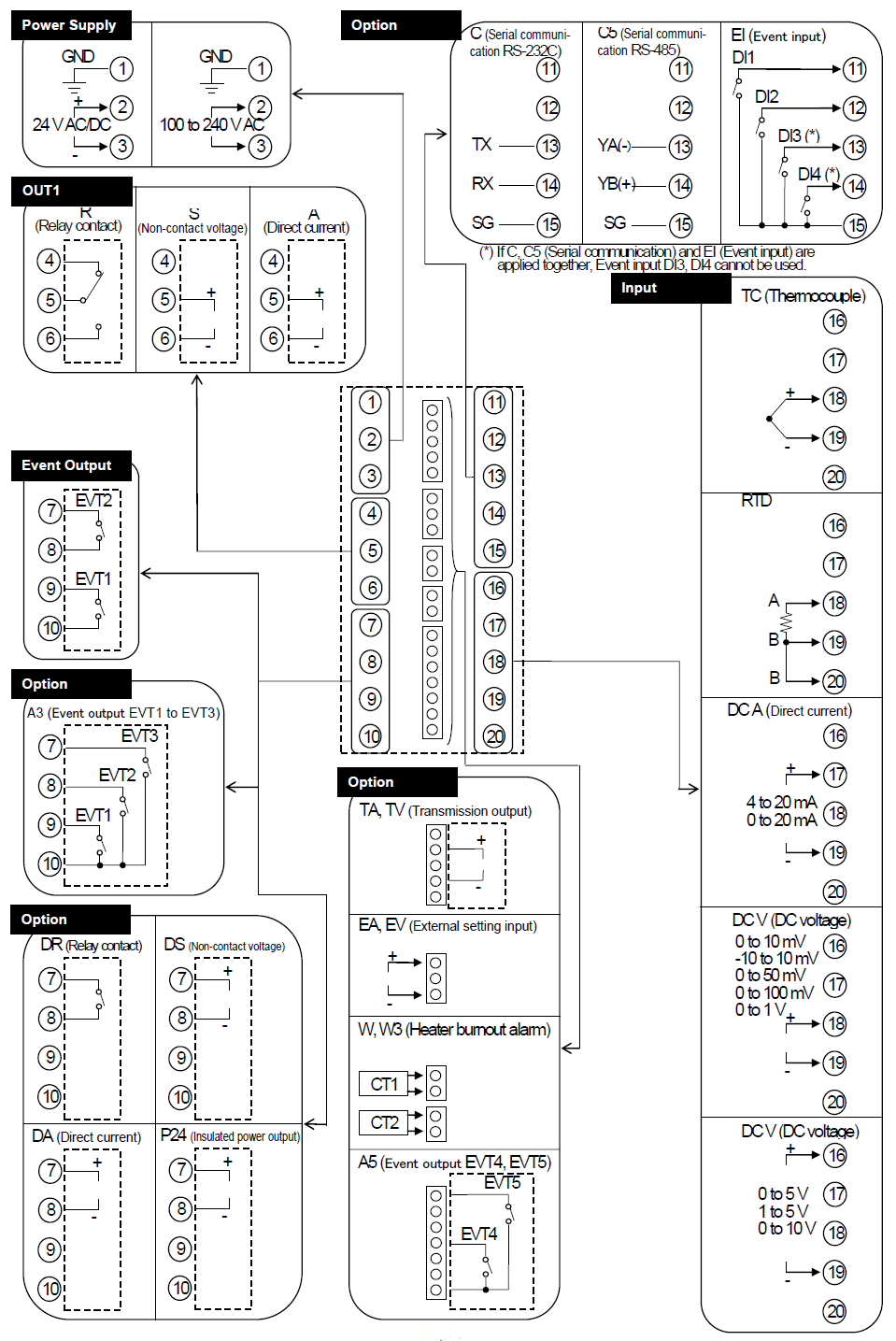

ACD-13A 端子圖
ACR-13A 端子圖

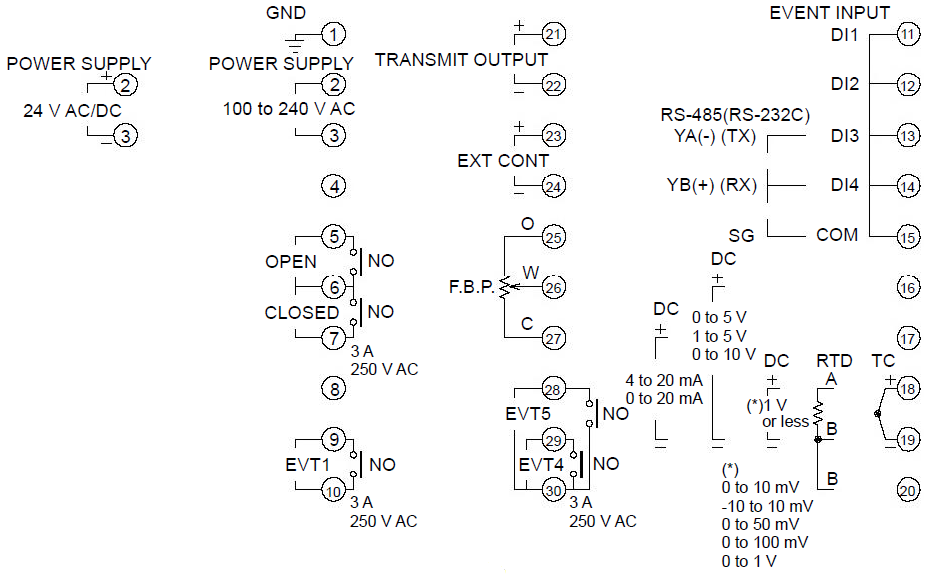

ACD-15A 端子圖

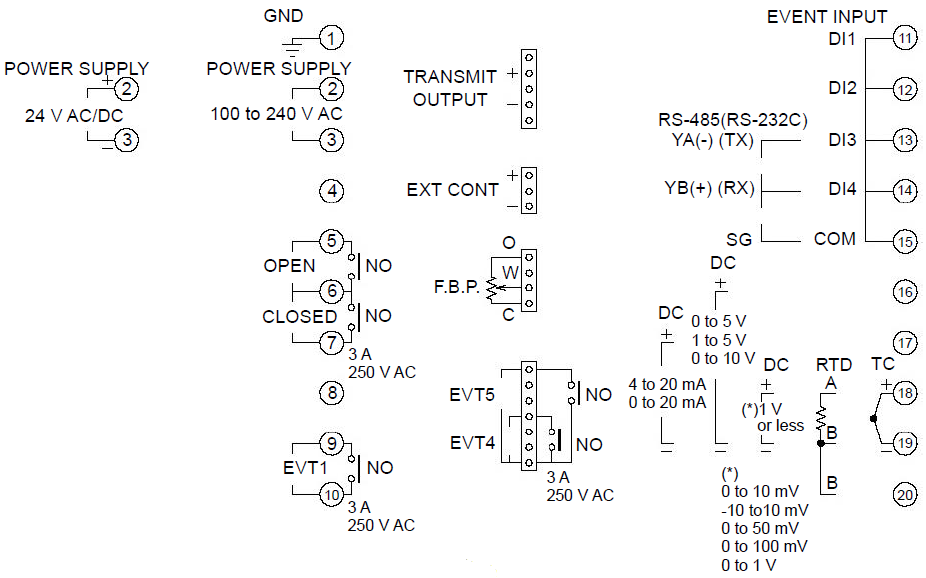

ACR-15A 端子圖
